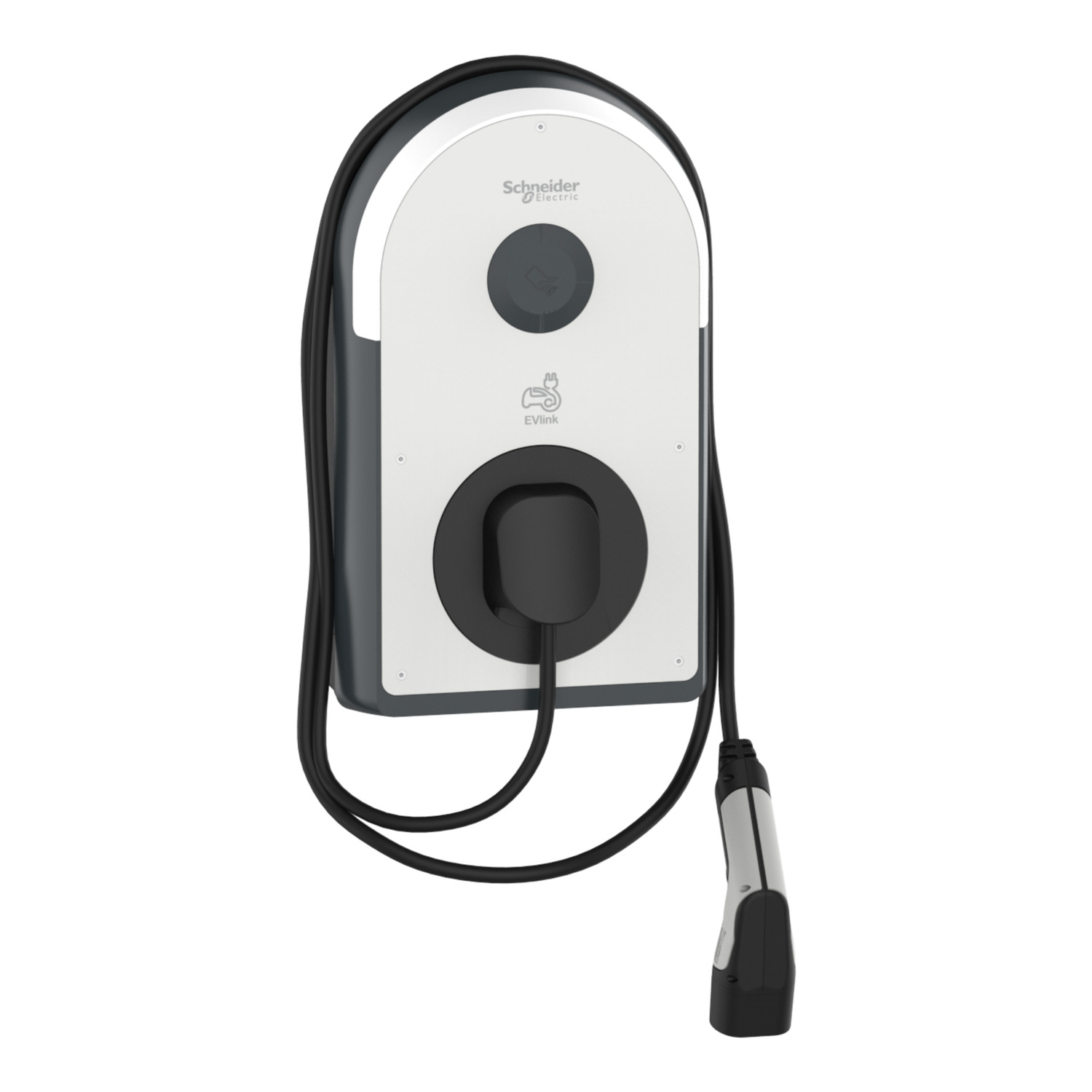

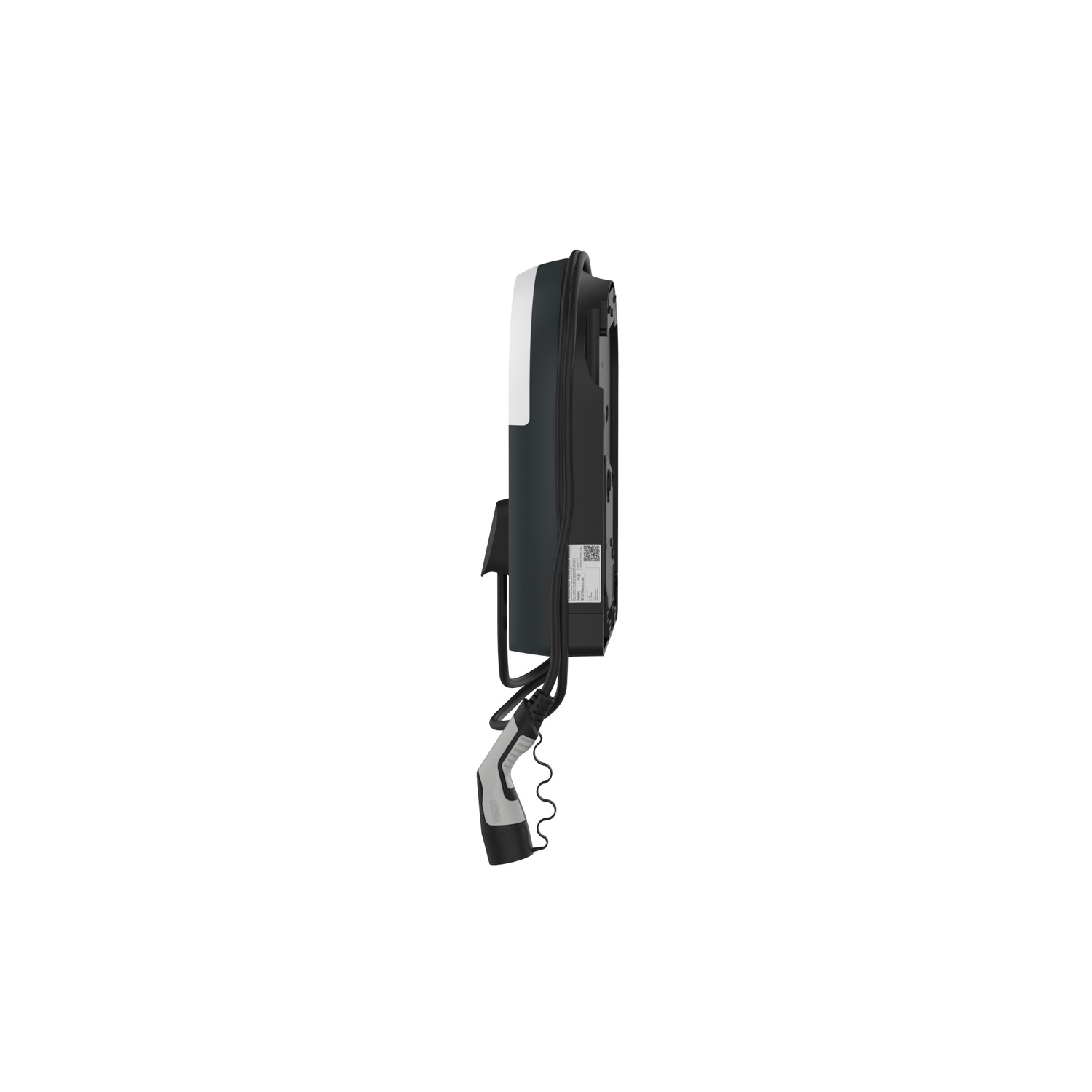

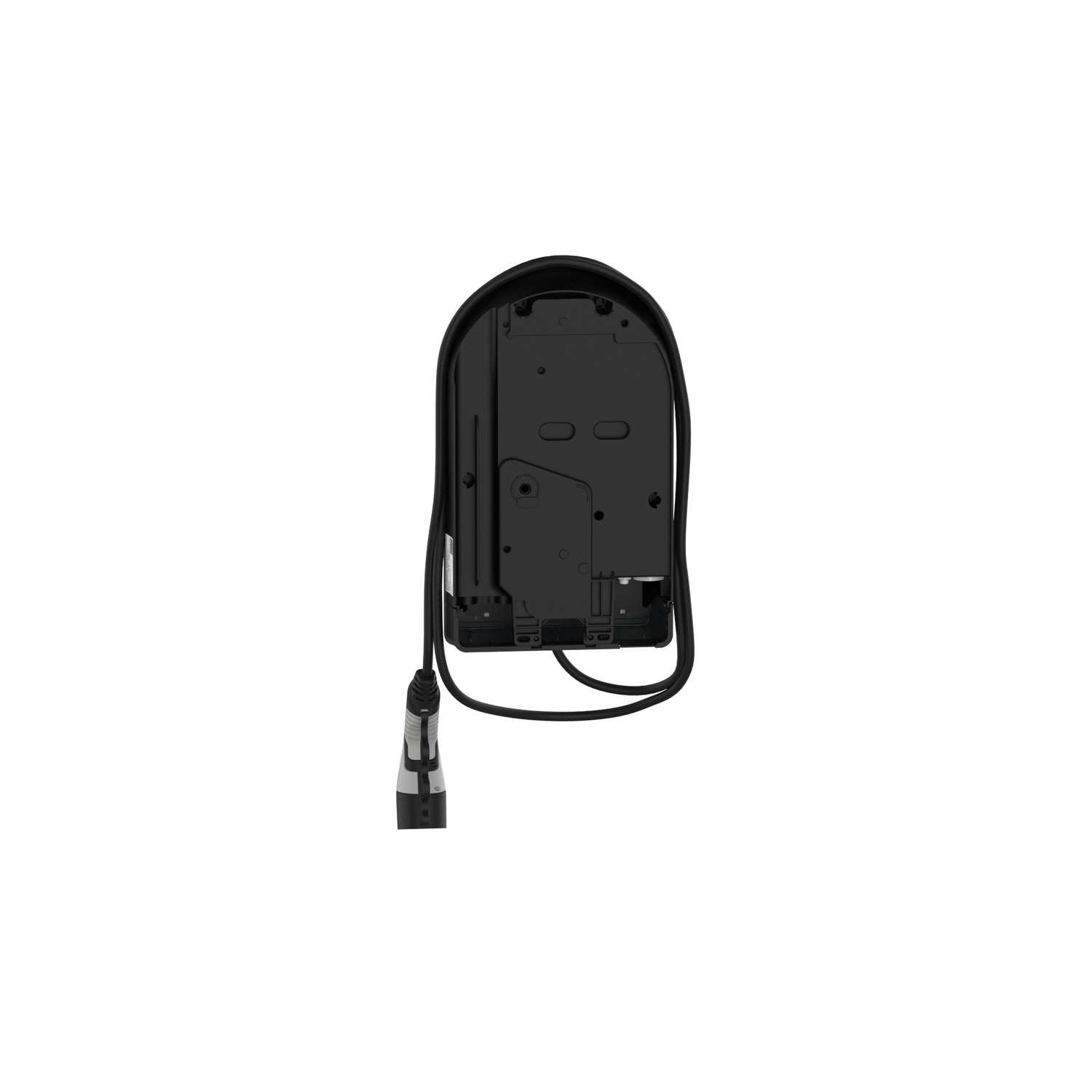

Bu EVlink Pro AC ürünü, IEC61851-1 standardıyla uyumlu tüm elektrikli araçlar için duvara monte bir şarj istasyonudur. Ayrıca zemin seviyesinde de olabilir; bir ayaklı üzerine sabitlenebilir veya bir set muhafazasına entegre edilebilir. Hem kaide hem de muhafaza seti ayrı olarak sipariş edilmelidir. Hem iç mekanda hem de dış mekanda monte edilebilir. IP koruma derecesi IP55'tir. IK koruma derecesi IK10'dur. Çalışma sıcaklığı -30°C ile 40°C arasındadır. Depolama sıcaklığı -40°C ile 80°C arasındadır. Çıkış türü, ucunda deklanşör (T2S) bulunan ve istasyonun üst merkezine takılan T2 soket prizli 5 m'lik bir kablodur. T2 konektörünün tüm kontakları aşırı ısınmaktan koruyan gümüş kaplamadır. Nominal çıkış gücü 22kW'tır. Üç fazda (3P+N) sağlanır. Nominal şarj akımı 380V ila 415VAC, 50Hz ila 60Hz frekanslıdır. Bir TT, TN-S veya TN-C-S topraklama sistemiyle kullanılabilir. Ayrıca güç kaynağındaki ek bir yalıtım trafosu ile uyumludur. Şarj istasyonunun kurulumu ve devreye alınması kolaydır. Çok aileli evler ve filolar, sokak ya da iş yerinde tavsiye edilir. Boyutlar (G) 317mm x (Y) 529mm x (D) 183mm'dir. Ürün ağırlığı 10kg'dır. Rengi beyazdır (RAL9003). 6mA rezidüel akım algılama cihazı (RDC-DD) ve 30mA-Si tip artık akım cihazı (RCD) ile rezidüel akıma karşı dahili bir koruma içerir. Güvenlik için şarj istasyonuna düşük gerilim açtırma modülü de entegre edilmiştir. Ayrıca, EV için Hazır gerekliliklerin karşılanması da gereklidir. Şarj istasyonu arkadan, üstten veya alttan gelen bir kabloyla beslenebilir. Elektrikli bir aracı yüklemek için erişim kontrolü, RFID veya NFC rozeti aracılığıyla bir kullanıcı kimlik doğrulaması ile yapılır. Ancak şarj istasyonu ücretsiz erişim için de kullanılabilir. Yük başlatma zaman gecikmeli olabilir. Yük süresi boyunca, servis sürekliliğini sağlamak için güç sınırlanabilir ve aynı beslemeyi temel alan tüm şarj istasyonlarının şarj süresini optimize edilebilir. LAN bağlantısı için 2 adet Ethernet RJ45 bağlantı noktası bulunur. Parametreler, Bluetooth veya EcoStruxure EV Charging Expert aracılığıyla eSetup uygulaması üzerinden ayarlanır. Şarj istasyonu bağımsız veya kümelenmiş bir mimaride yönetilebilir. OCPP 1.6 iletişim protokolü, denetim cihazına bağlanmak için kullanılır.Kullanılabilir hizmetler masraf ayrıntısı kayıtları, tanılama özellikleri ve yük yönetimidir. Şarj istasyonunda CE ve EV Ready sertifikası bulunur.
| Seri | EVlink |
|---|---|
| Ürün Adı | EVlink Pro AC |
| Ürün Ya da Bileşen Tipi | Şarj istasyonu |
| Ürün Grubu | EVB3 |
| haberleşme ağ tipi | Ethernet Bluetooth 3G/4G modem opsiyonel Modbus TCP |
| konnektörün tipi | 2 RJ45 için Ethernet LAN connection |
| Haberleşme Port Protokolü | OCPP 1.6 |
| haberleşme hizmeti | JSON smart charging için OCPP 1.6 |
| çalışma modu | Kümelenmiş mimari Bağımsız |
| kullanılabilir işlev | Teşhis yetenekleri Ücret detay kayıtları Yük yönetimi |
| Seri Uyumluluğu | EVlink EcoStruxure EV Şarj Uzmanı EVlink EVlink Pro AC Metal EcoStruxure EcoStruxure EV Advisor |
|---|---|
| Kurulumun Tipi | Iç mekan Dış mekan |
| sağlanan ekipman | 1 residual direct current detection device (RDC-DD) entegre 1 residual current device (RCD) entegre 1 MNx Yardımcı kontak entegre 1 energy meter |
| Accuracy class of energy meter | Sınıf 1 |
| koruma cihazı tipi | Residual direct current detection device (RDC-DD) - 6 mA Residual current device (RCD) - 30 mATip A-SI (Süper Bağışıklı) |
| Kutup Açıklaması | 3P + N için güç devresi |
| montaj modu | Duvara monte Duvara monte (kit enclosure) Dikili (Kaideli) Dikili (kit enclosure) |
| montaj desteği | Kaideli, ayrı olarak sipariş edilecektir Kit enclosure, ayrı olarak sipariş edilecektir |
| kablo girişi | Alt giriş Üst giriş Arka giriş |
| [Us] nominal besleme gerilimi | 380...415 V AC 50/60 Hz |
| nominal çıkış gücü | 22 kW 32 A 380...415 V |
| soket sayısı | 1 |
| çıkış tipi | Ön T2 attached cable / gümüş plakalı kontaklar 5 m |
| Erişim Kontrol Sistemi | Badge RFID 'e uygunISO/IEC 14443 A and B Badge RFID 'e uygunISO/IEC 15693 Badge NFC Free access |
| RFID compatible technology | MIFARE Classic MIFARE Ultralight MİFARE Plus |
| NFC frequency | 13,56 MHz |
| NFC etiket türü | Tür 1 Tür 2 Tür 4 Tür 5 |
| topraklama sistemi | TT TN-S TN-C-S IT (single phase network only allowed, 400V 3 phases network forbidden) |
| Kullanım Koşulu | Single phase distribution or 3x230VAC (ph-ph) distribution forbidden |
| girişlerin sayısı | 3 |
| Giriş Tipi | Ikili için power limitation kapama kontağı Ikili için delayed charging kapama kontağı Ikili için vehicle detection kapama kontağı |
| kontrol tipi | can be controlled by remote |
| yerel sinyalleme | 1 yeşil LED light strip, fonksiyon: available 1 mavi LED light strip, fonksiyon: charging 1 kırmızı LED light strip, fonksiyon: hata göstergesi |
| Standartlar | EN/IEC 61851-1:ed. 3 EN/IEC 62196-1:ed. 2 EN/IEC 62196-2:ed. 1 EN 61000-6-2:2019 EN 61000-6-3:2007 EN 61000-6-3:2011/A1 IEC 60884-1 NF C 61314 ISO 15118 |
| Ürün Sertifikaları | Elektrikli araç hazır CE |
| çalışma yüksekliği | 2000 m değer kaybı olmadan |
| yükseklik | 529 mm |
| genişlik | 317 mm |
| derinlik | 183 mm |
| ürün ağırlığı | 10 kg |
| Renk | Ön yüz: beyaz (RAL 9003) Muhafaza: koyu gri (RAL 7016) Geri parça: Siyah (RAL 9005) |
| IP koruma derecesi | IP55 |
|---|---|
| IK Koruma Derecesi | IK10 |
| çalışma için ortam hava sıcaklığı | -30…40 °C |
| Depolama Ortam Koşulları | -40…80 °C |
| Bağıl Nem | 5…95 % |
| Unit Type of Package 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Package 1 Height | 28,500 cm |
| Package 1 Width | 36,000 cm |
| Package 1 Length | 57,000 cm |
| Paket ağırlığı (Lbs) | 12,000 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 72,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 53,000 kg |
