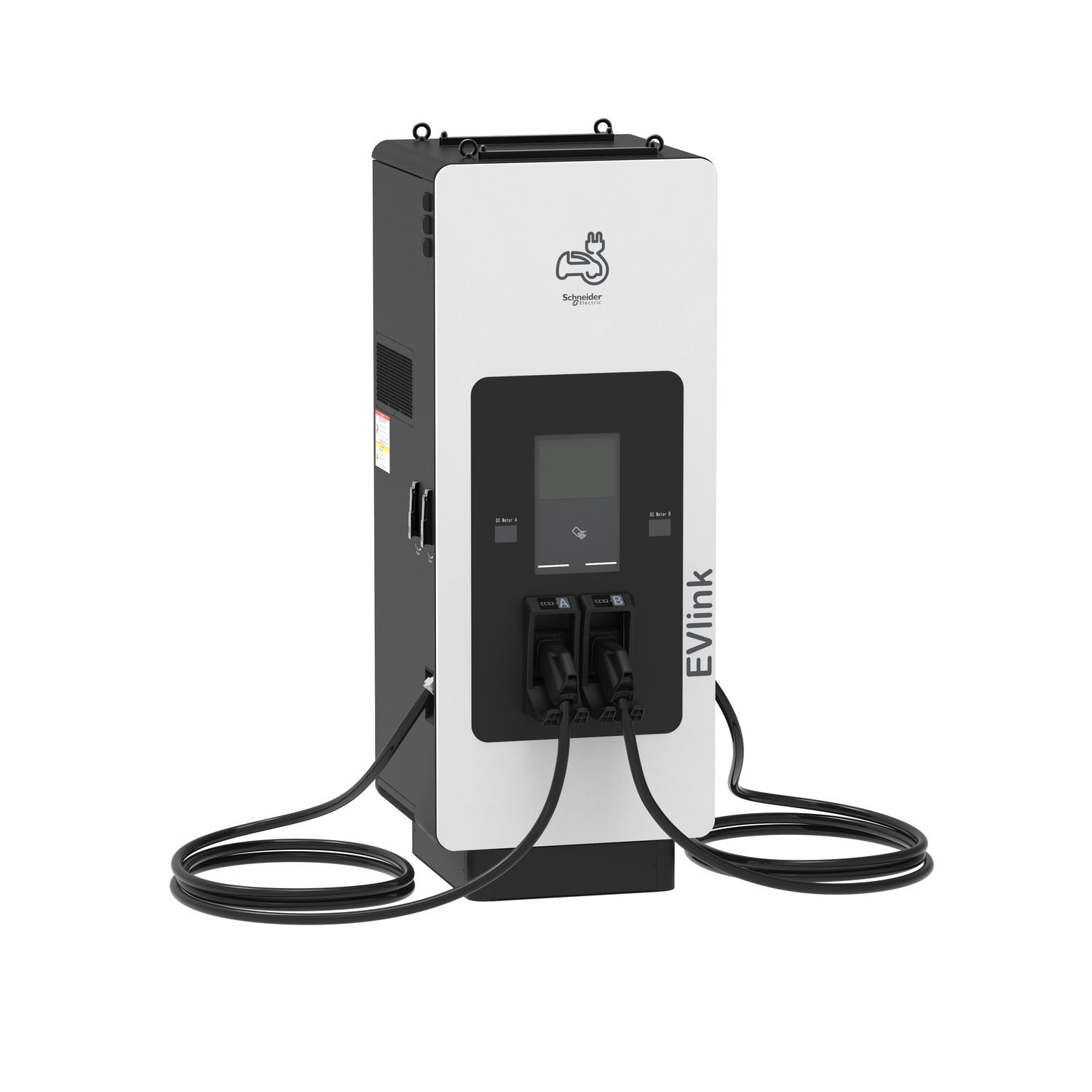

Bu EVlink Pro DC ürünü, IEC 61851-1 ed.3 ve IEC 61851-23 standartlarıyla uyumlu tüm elektrikli araçlara yönelik hızlı şarj istasyonudur. Bu şarj istasyonu zeminde durmaktadır. IP koruma derecesi IP55'tir. Dokunmatik ekran için IK koruma derecesi IK10 ve IK08'dir. Çalışma sıcaklığı -30°C ile 50°C arasındadır. 50°C'den itibaren azalma olur. Çıkış, kablo yönetimi çözümü olmayan, ucunda 2xCCS2 araç konnektörü bulunan 7,5 metrelik bir kablodur. Nominal çıkış gücü 120kW'tır ve 180 kW'a kadar ölçeklendirme imkanı vardır. Şarj cihazı üç fazlı (L1+L2+L3+N+PE) olarak sağlanır. Nominal şarj akımı, 50 veya 60Hz frekansta 380VAC ile 415VAC +/- %10 arasında 193A'dır. TN-S/TNC-S veya TT topraklama sistemi ile kullanılabilir. Ayrıca güç kaynağındaki ek izolasyon transformatörüyle IT uyumludur. Şarj istasyonunun kurulumu kolaydır, ağır ekipman gerektirmez. Gömülü web sunucusuna bağlı bir dizüstü bilgisayar aracılığıyla devreye alınabilir. Araç deposu, kamu ve trafik uygulamaları için tavsiye edilir. Şarj yetkilendirmesi için kimlik doğrulama, RFID veya NFC rozeti, QR kod taraması veya araç MAC adresi sayesinde yapılabilir. Şarj istasyonu, son kullanıcının kullanmak istediği konektörü, kimlik doğrulama araçlarını seçmesine ve şarjını kontrol etmesine olanak tanıyan bir dokunmatik ekran içerir. Durdurma düğmesi, gerektiğinde şarjın hızlı bir şekilde durdurulmasına da olanak sağlar. Şarj istasyonu aynı zamanda uzak arka uçtan da durdurulabilir. Ekranda aracın şarj durumu hakkında bilgi verilmektedir. Çok renkli bir LED aynı zamanda şarjın ve şarj istasyonunun durumunu da gösterir. Şarj istasyonu, LAN bağlantısı için bir RJ45 ethernet bağlantı noktası içerir. Aynı zamanda Wi-fi ve 4G modem bağlantısı da içerir. Şarj istasyonu, enerji yönetimi ve/veya kullanıcı kimlik doğrulaması ve faturalandırma için arka uç uygulamasıyla bağımsız veya kümelenmiş mimaride yönetilebilir. Şarj istasyonunun parametreleri yerleşik bir web sunucusu aracılığıyla ayarlanır. Denetim cihazına bağlanmak için OCCP 1.6 iletişim protokolü kullanılır. Mevcut hizmetler arasında kimlik doğrulama ve ücret yetkilendirmesi, ücret ayrıntı kayıtları, teşhis özellikleri, yük yönetimi ve uzaktan yazılım güncellemesi yer alır.
Teknik Özellikler
| Seri | EVlink |
|---|---|
| Ürün Adı | EVlink Pro DC |
| Ürün Ya da Bileşen Tipi | Hızlı şarj istasyonu |
| Kurulumun Tipi | Iç mekan / dış mekan |
| Kutup Açıklaması | 3P + N + E |
| Seri Uyumluluğu | EVlink Field Services EVlink EVlink Yük Yönetim Sistemi |
|---|---|
| Cihaz Uygulaması | Elektrikli Araç şarj cihazı |
| Montaj Konumu | Zemin standı |
| Topraklama Sistemi | TN-S TN-C-S TT Güç besleme üzerinde ek yalıtım transformatörü ile uyumlu IT |
| [Us] Nominal Besleme Gerilimi | 380...415 V AC -de 50...60 Hz, 3 phases + neutral |
| giriş akımı | 193…214 A |
| Nominal Çıkış Gücü | SAE CCS Kombo 2: 120 kW at 1,5…300 A150...1000 V DC |
| Çıkış Tipi | 2 Şarj kablosu of 7,5 m |
| Çıkışların Sayısı | 2 |
| Konnektör Tipi | SAE CCS Kombo 2 |
| Sağlanan Ekipman | 1 energy meter çıkış başına |
| Accuracy class of energy meter | Sınıf 1 |
| Accuracy class error of energy meter | Tam ölçeğin %1'i |
| Cable management system | Without |
| Koruma Tipi | Çıkışta kısa devre koruması Aşırı yük koruması Toprak hatası koruması Aşırı akım korumalı (RCBO) kaçak akım kesici Sıcaklık artışı koruması |
| Erişim Kontrol Sistemi | RFID authentication card RFID 'e uygunISO/IEC 14443 A and B RFID authentication card NFC Free access QR code/application |
| Contactless payment terminal | Olmadan |
| Ekran Tipi | LCD dokunmatik ekran : 10 inç |
| Ana kullanıcı dili (sürekli gelişen) | Danca Felemenkçe İngilizce Fransızca Almanca Norveççe İspanyolca |
| Kontrol Düğmesi Tipi | Şarj kesme düğmesi |
| Malzeme | Muhafaza: paslanmaz çelik 304 |
| Renk | Ön yüz: Sinyal beyazı (RAL 9003) Gövde: Siyah (Pantone black C) |
| Verimlilik | 94,5 % |
| 18 mm'lik Vida Adımı | 0,99 |
| Çalışma için Ortam Hava Sıcaklığı | -30…50 °C (50 °C'nin üzerinde değer kaybıyla) |
| yükseklik | 2103 mm |
| genişlik | 833 mm |
| derinlik | 963 mm |
| Ürün Ağırlığı | 451 kg (güç modülü olmadan) 511 kg (güç modülüyle) |
| Servisler | Ticari servis planı Devreye alma hizmeti Garanti uzatma 5 yıla kadar Onarım hizmeti |
| Ethernet Hizmeti | İnternet tarayıcısı |
| Haberleşme Port Protokolü | OCPP 1.6 Modbus TCP Ethernet TCP/IP |
| Haberleşme Ağ Tipi | 4G WLAN Ethernet TCP/IP'si Wi-Fi |
| Elektromanyetik Uyumluluk | Endüstriyel ortamlara bağışıklık: Endüstriyel ortamlar için emisyon standardı: |
|---|---|
| IP Koruma Derecesi | IP55 |
| IK Koruma Derecesi | IK10 Ekran: IK08 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Yüksekliği | 0...2000 m |
| Bağıl Nem | 5…95 %, yoğuşmasız |
| Standartlar | IEC 61851-1:ed. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Sınıf A ISO 15118-2 DIN 70121 VDV 261 |
| Unit Type of Package 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Package 1 Height | 243,8 cm |
| Package 1 Width | 117,4 cm |
| Package 1 Length | 126 cm |
| Paket ağırlığı (Lbs) | 634 kg |
