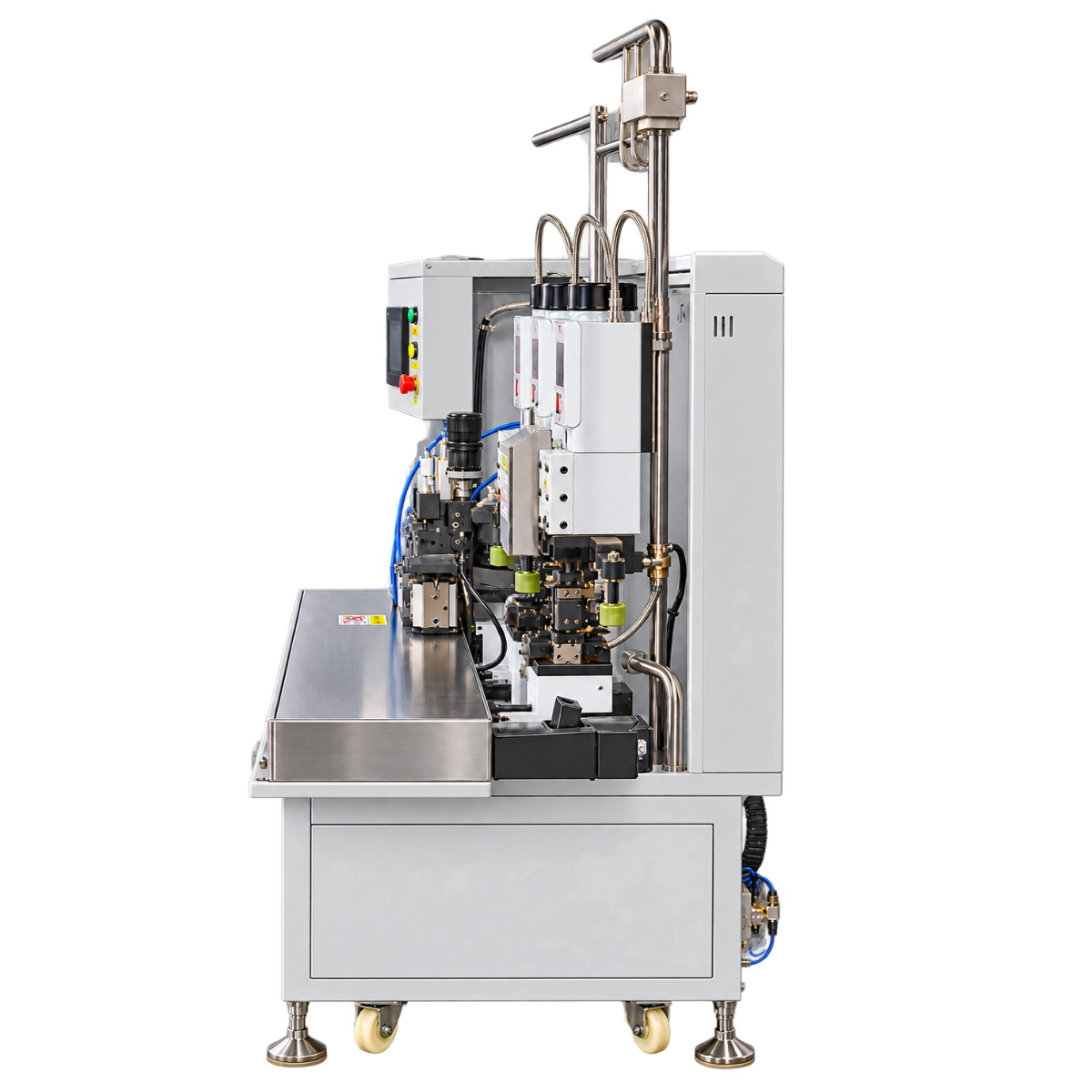

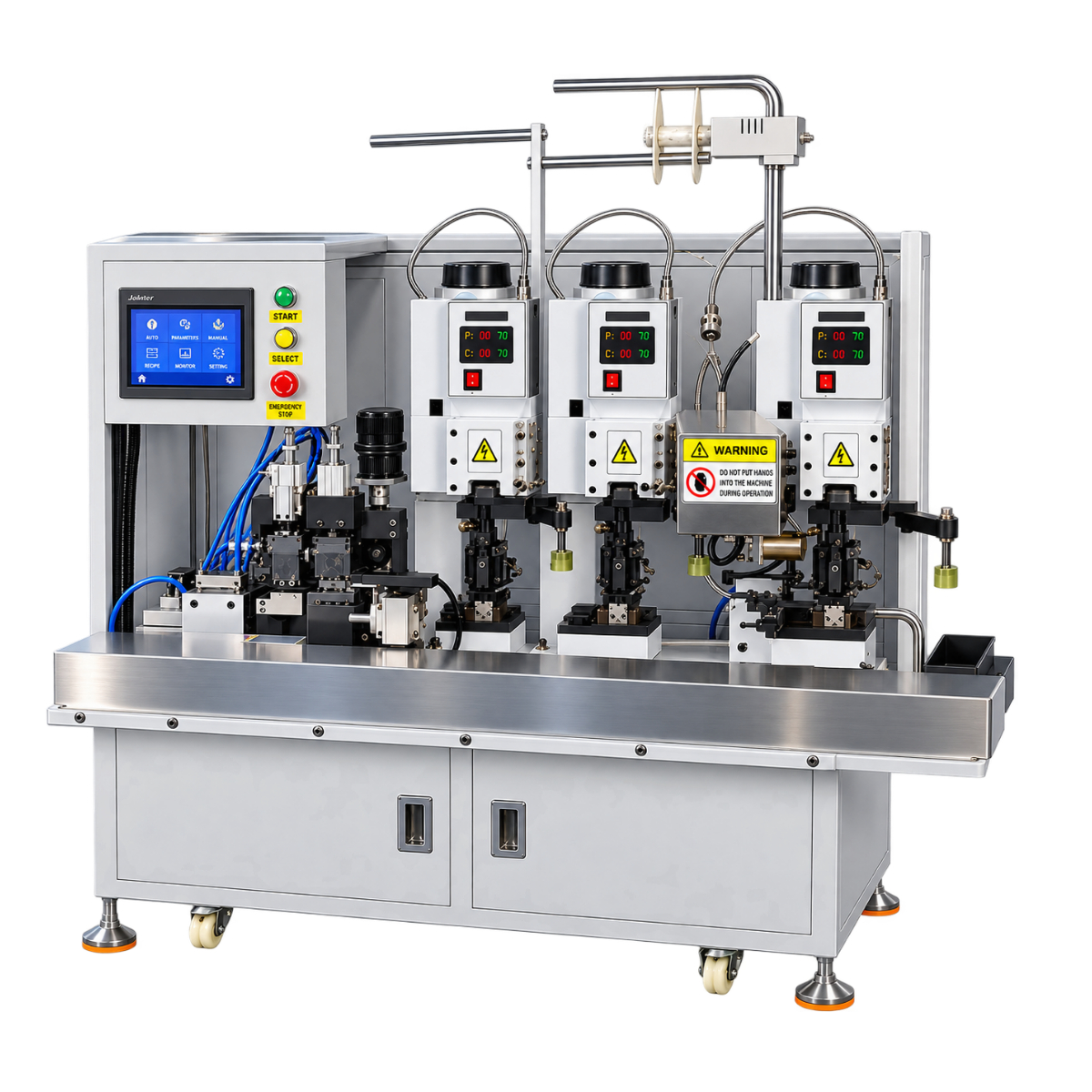

Yarı Otomatik Güç Kablosu Uç Açma-Terminal Çakma Makinesi | MT-ATCM4; çok damarlı enerji kablolarının otomatik olarak kesilmesi, farklı uzunluklarda sıyrılması ve kablo uçlarına farklı tipte terminallerin krimpleme için geliştirilmiştir.

Makine, özellikle 2, 3 ve 4 damarlı yuvarlak enerji kablolarının işlenmesinde kullanılabilir. Farklı damar uzunluklarına sahip kabloları işleyebilmesi sayesinde üretim süreçlerinde yüksek esneklik ve verimlilik sağlar.

Kablo kesme, sıyırma ve terminal krimpleme işlemlerini tek bir sistem üzerinde gerçekleştiren makine, seri üretim yapan işletmeler için pratik ve güvenilir bir çözümdür.

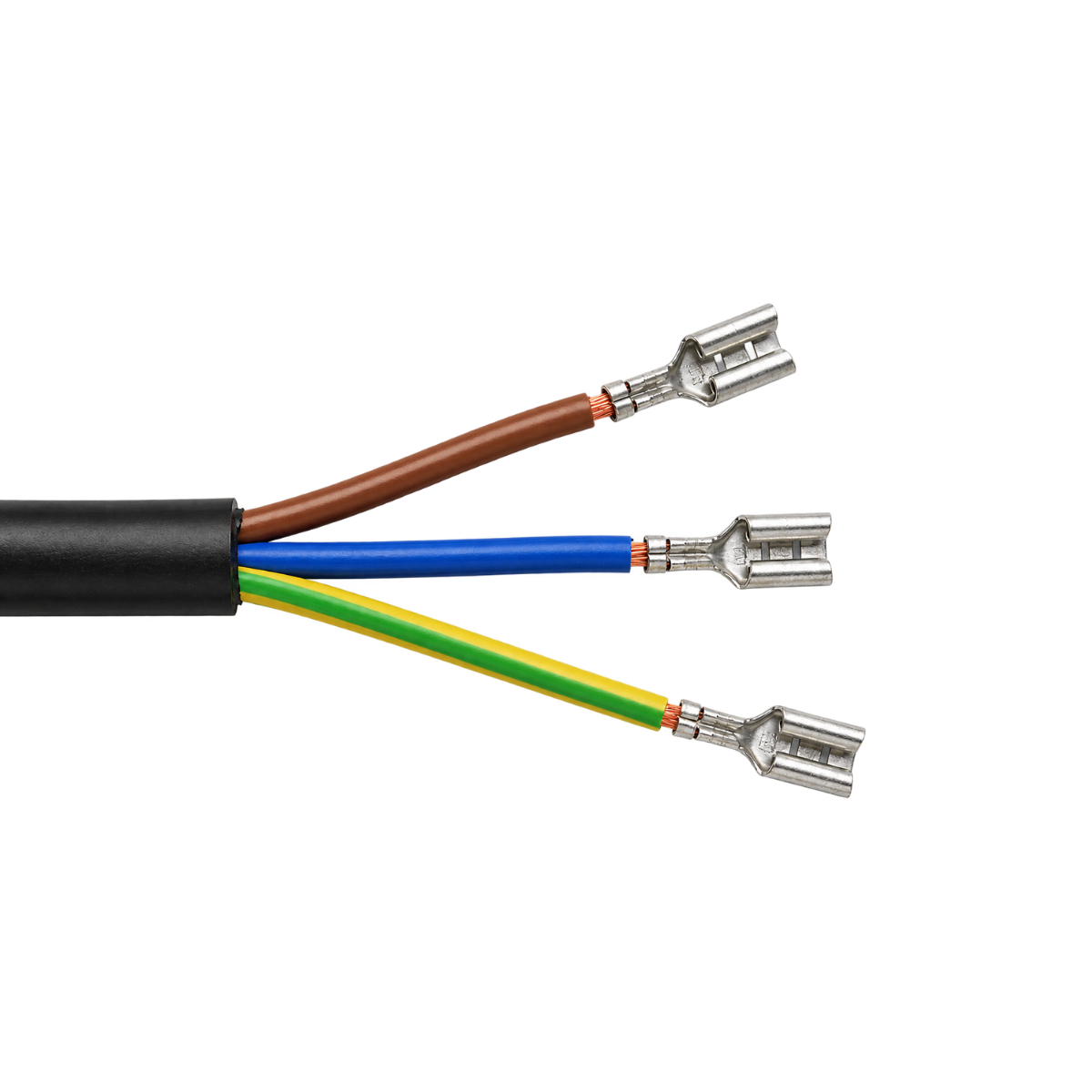

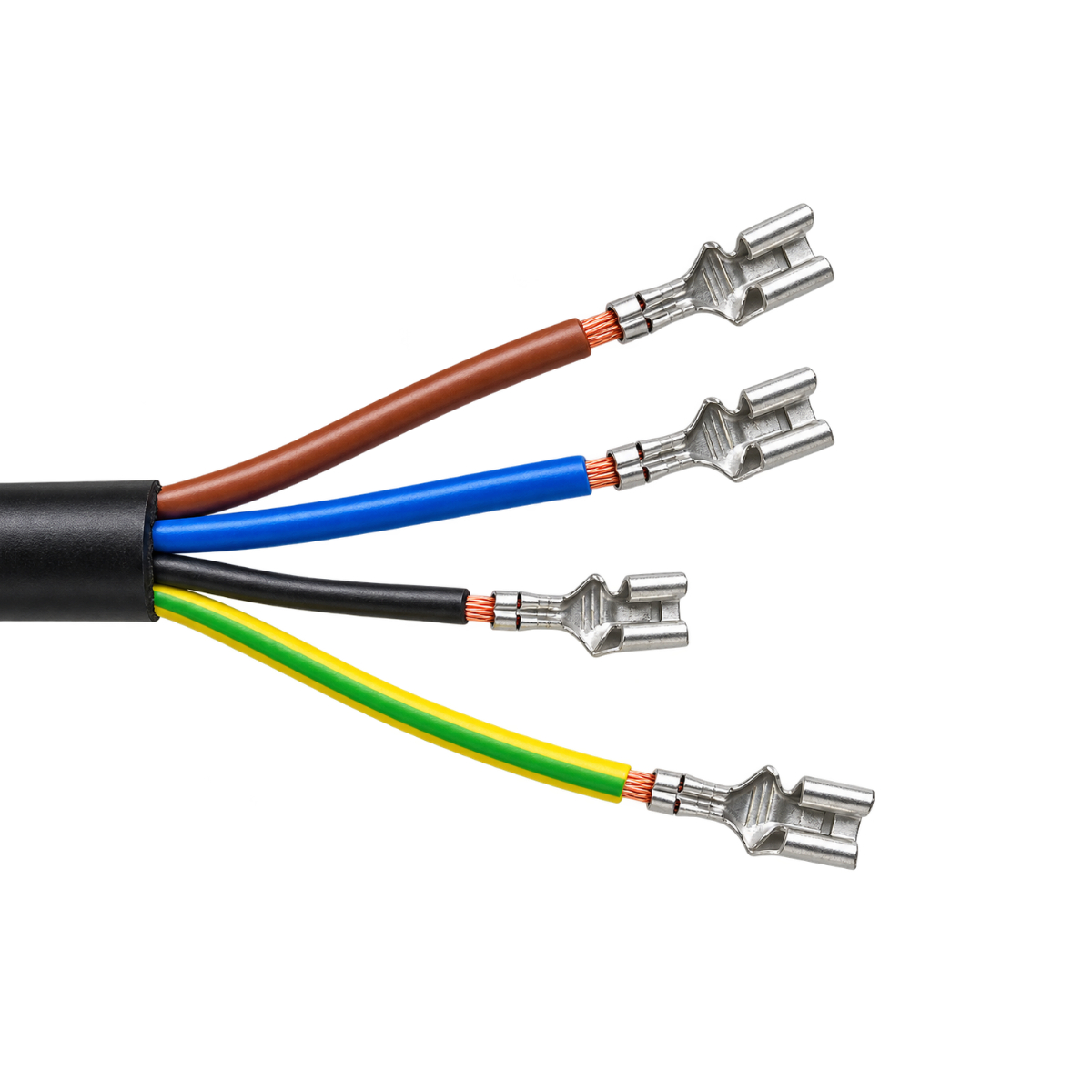

• 2, 3 ve 4 damarlı enerji kabloları ile çalışmaya uygundur.
• Kabloyu otomatik olarak kesme, sıyırma ve terminal krimpleme işlemlerini gerçekleştirir.
• Farklı damar uzunluklarına sahip kabloları işleyebilir.
• Damarlar arasındaki uzunluk farkı 0-200 mm arasında ayarlanabilir.
• Sıyırma uzunluğu 0-15 mm arasında ayarlanabilir.
• Kablo kesme ve sıyırma uzunlukları dokunmatik ekran üzerinden kolayca ayarlanabilir.
• Kesme derinliği ve krimpleme pozisyonu hassas şekilde kontrol edilebilir.
• Mitsubishi servo motor ve hassas bilyalı vida sistemi sayesinde yüksek çalışma hassasiyeti sağlar.
• Toplam 3 servo motorlu yapı ile kablo besleme, sıyırma ve terminal krimpleme işlemleri senkronize şekilde gerçekleştirilir.
• Standart OTP hassas aplikatör ile farklı terminal tiplerinin krimplenmesine olanak sağlar.
• Aplikatör değiştirilerek farklı terminal çeşitleriyle çalışabilir.
• Otomatik hata tespit sistemi sayesinde hatalı ürünlerin kontrol edilmesine yardımcı olur.
• Dokunmatik ekran üzerinden kolay ve kullanıcı dostu kontrol imkânı sunar.
• Modüler tasarımı sayesinde bakım ve parça değişimi kolaydır.

İşleyebildiği Terminal Tipleri

Makine, farklı terminal çeşitlerinin krimpleme uygundur. Kullanılabilecek terminal tipleri arasında:

• Ring (halka) terminaller
• Push-in 187 terminaller
• Push-in 250 terminaller
• Flag (bayrak tipi) terminaller

bulunmaktadır.

Farklı terminal tipleri için uygun aplikatör kullanılarak makinenin çalışma yapısı değiştirilebilir.

Teknik Özellikler

Hassas ve Verimli Üretim

Servo motor kontrollü yapısı sayesinde kablo besleme, sıyırma ve terminal krimpleme işlemleri hassas bir şekilde gerçekleştirilir. Kablo uzunluğu, sıyırma mesafesi, kesme derinliği ve terminal krimpleme pozisyonu dokunmatik ekran üzerinden kolayca ayarlanabilir.

Özellikle damar uzunluklarının birbirinden farklı olduğu kablolarda 0-200 mm’ye kadar uzunluk farkını işleyebilmesi, makinenin önemli avantajlarından biridir.

Kullanım Alanları

• Elektrik kablosu üretimi
• Enerji kablosu üretimi
• Çok damarlı kablo işleme
• Elektrik panosu üretimi
• Kablo demeti üretimi
• Otomotiv kablo uygulamaları
• Elektrik ve elektronik üretimi
• Terminal krimpleme uygulamaları
• Seri kablo işleme hatları

Yarı Otomatik Güç Kablosu Uç Açma-Terminal Çakma Makinesi | MT-ATCM4; farklı uzunluklardaki çok damarlı kabloların hızlı ve hassas şekilde işlenmesi gereken üretim süreçleri için geliştirilmiş otomatik kablo işleme çözümüdür.
